4-ходовые кассетные фанкойлы серии MCFK-A2/4

Ideal for spaces where aesthetics and quietness are of paramount importance. Smooth and even air distribution creates a natural microclimate. A technology that works for you, quietly and perfectly.

Мощность охлаждения: 2 ... 17.6 kW

Мощность обогрева: 2.8 ... 25.5 kW

Хотите купить или у вас есть вопросы?

4-ходовые кассетные фанкойлы серии MCFK-A2/4

Благодаря широкому диапазону мощности охлаждения и обогрева, эти фанкойлы можно использовать в помещениях любого размера, а стильный, элегантный дизайн декоративной панели впишется в любой интерьер.

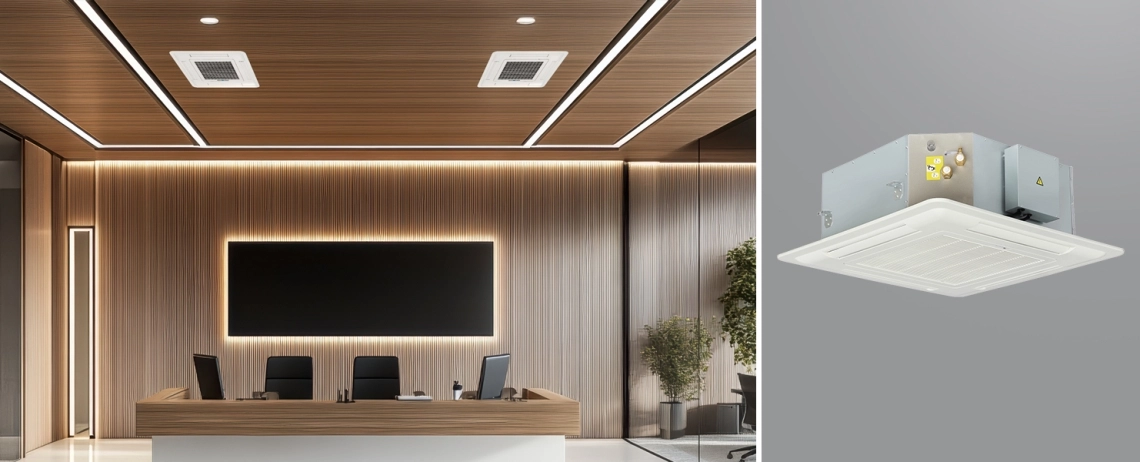

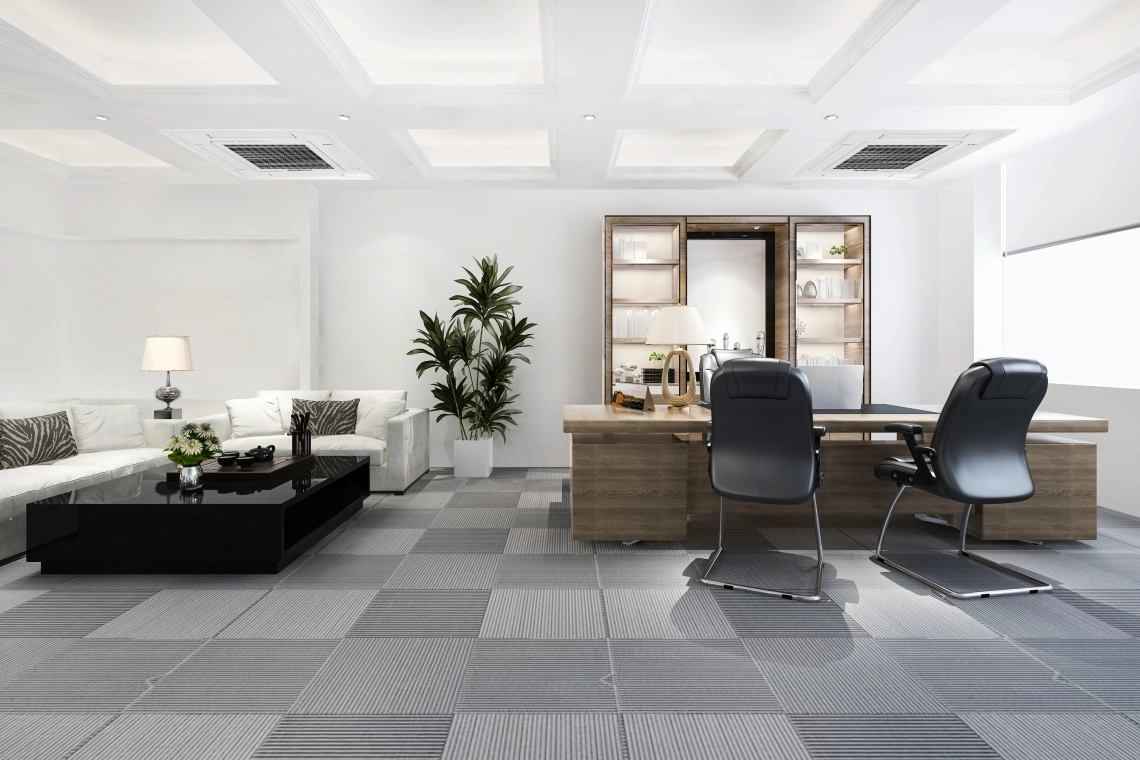

MCFK-A2/4 in the office space

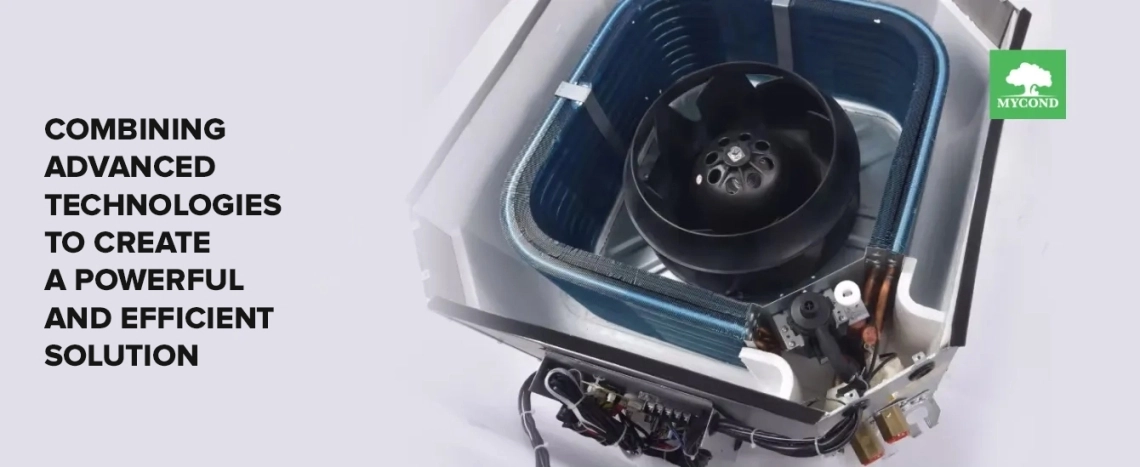

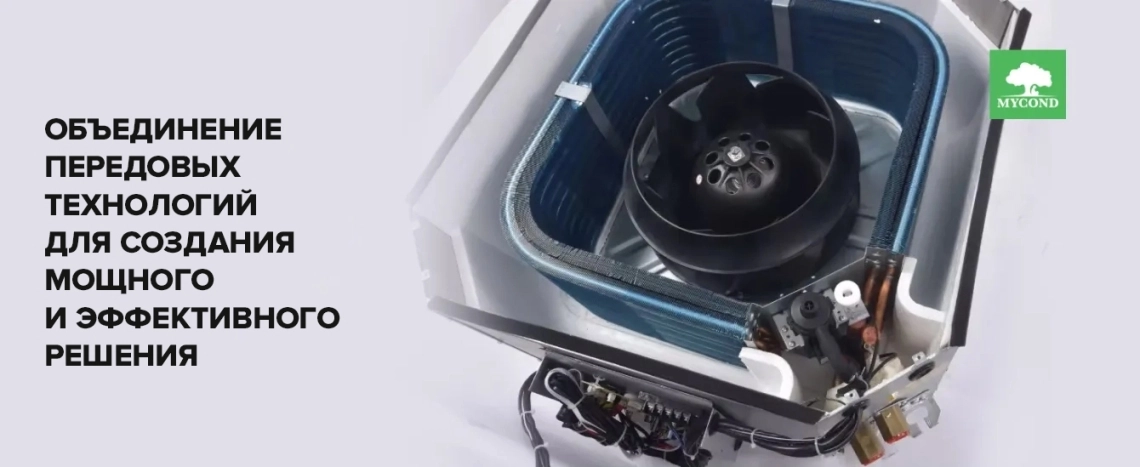

Combining advanced technologies to create a powerful and efficient solution

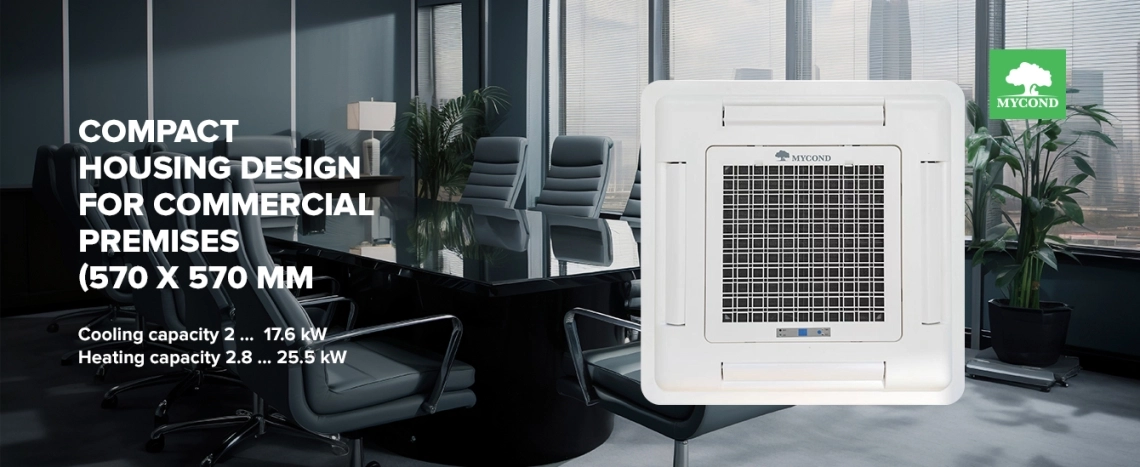

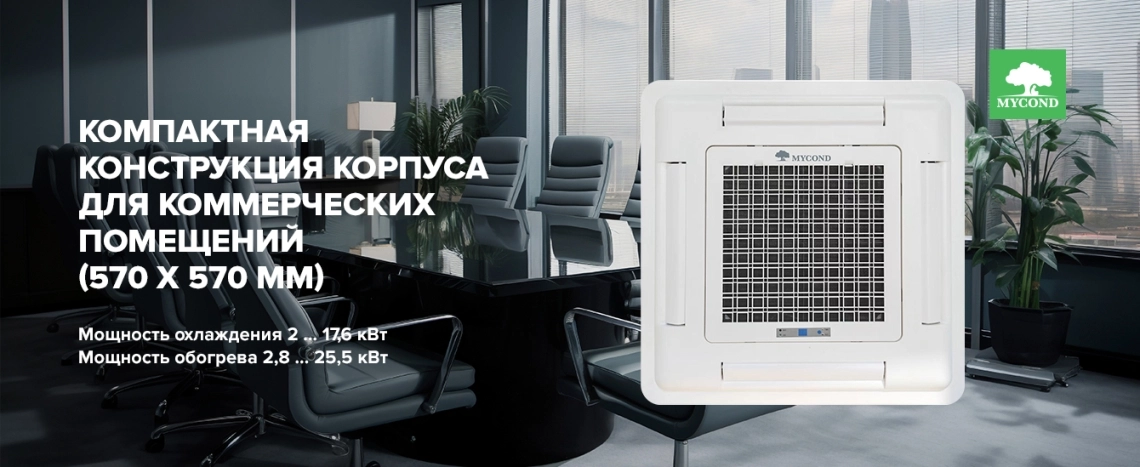

Compact housing design for commrcial premises

Особенности и преимущества:

Корпус изготовлен из оцинкованной стали и оснащен воздушными каналами из формованного полистирола, которые обеспечивают эффективный воздушный поток и имеют достаточную толщину для надежной тепло- и шумоизоляции.
Панель имеет современный дизайн, изготовлена из прочного ABS-пластика, оснащена съемным, моющимся воздушным фильтром и функцией автоматического колебания воздушного потока.
Колесо изготовлено методом одноциклового литья, без сварных швов между лопастями вентилятора и торцевой/конической пластиной, что обеспечивает идеальную балансировку. Антивибрационная прокладка на ступице снижает шум и вибрацию от колес и двигателя. Каждое колесо точно сбалансировано с допуском менее 0,5 мм/с.
Теплообменник изготовлен из медных трубок и алюминиевых пластин с защитным синим покрытием, что обеспечивает высокую эффективность теплообмена. Каждый теплообменник испытан на герметичность при давлении 16 бар (1,6 МПа).
Поддон изготовлен из вспененного полистирола высокой плотности по технологии термоформования, имеет защитное ПВХ-покрытие и оснащен дренажным насосом и предохранительным поплавковым клапаном.

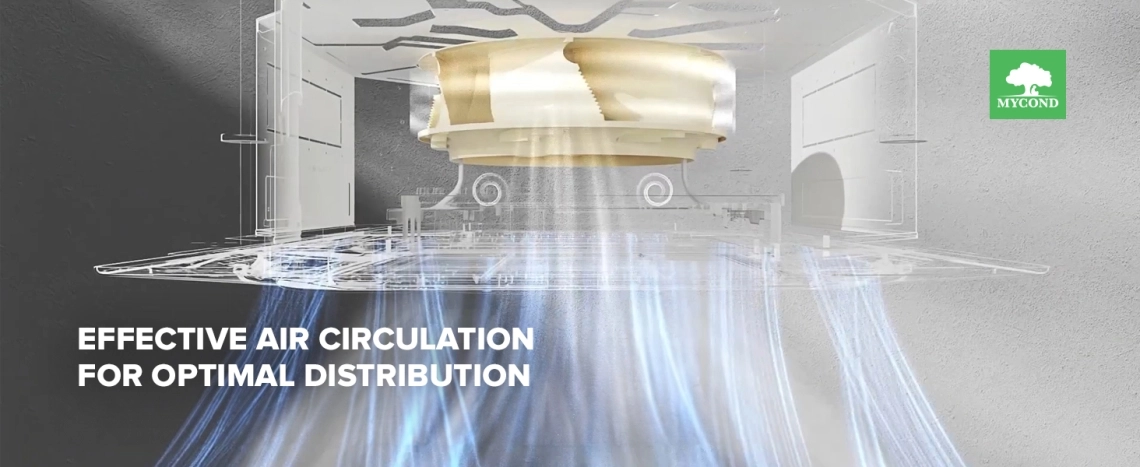

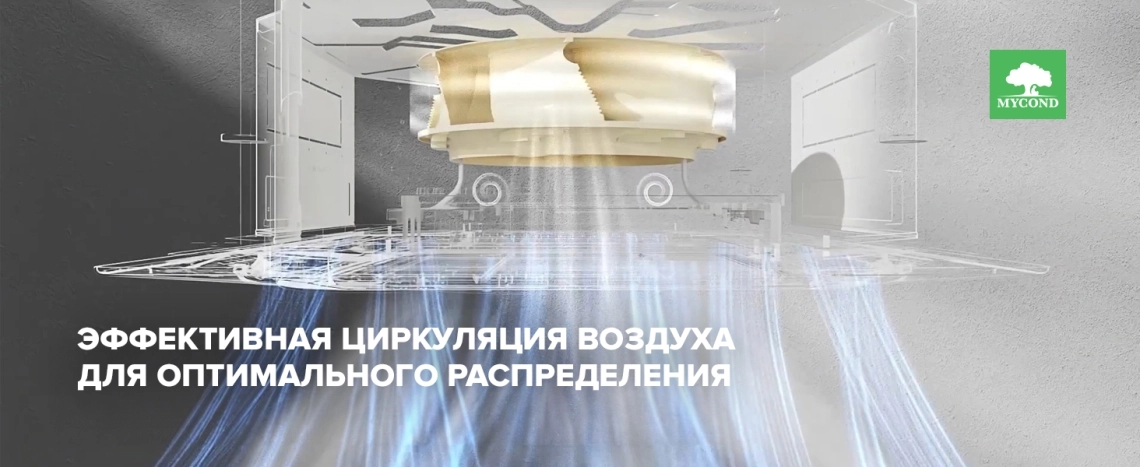

Effective air circulation for optimal distribution

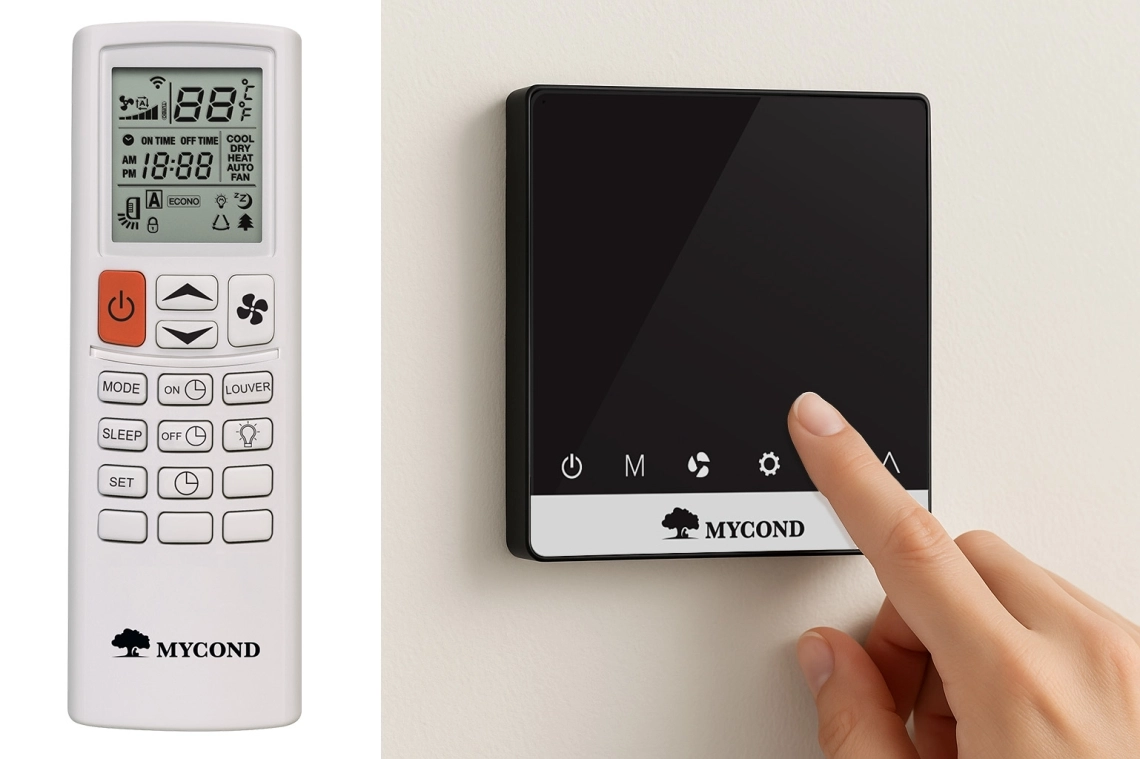

Инфракрасный пульт дистанционного управления*

Базовое управление фанкойлом
Настенный контроллер с Wi-Fi**
Расширенное управление фанкойлом

^*в^{комплект поставки}
^{**приобретённый}^{отдельно}

Infrared remote control

Perfect ceiling installation

Технические характеристики	Блоки	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-045-A2	MCFK-056-A2
Расход воздуха H/M/L	^м3/час	340/280/180	510/390/260	680/520/350	850/639/430	1020/790/520
Общая холодопроизводительность H/M/L	кВт	1800/1485/954	2700/2061/1377	3600/2754/1854	4500/3384/2277	5400/4185/2754
Чувствительная холодопроизводительность H/M/L	кВт	1350/1114/716	2025/1546/1033	2700/2066/1391	3375/2538/1708	4050/3139/2066
Общая тепловая мощность	кВт	2700/2228/1431	4050/3092/2066	5400/4131/2781	6750/5076/3416	8100/6278/4131
Источник питания	В/Ч/Гц	220/1/50
Вентилятор и двигатель
Тип вентилятора		Колесо центробежного вентилятора
Размер вентилятора		F315			F380
Тип двигателя		Двигатель переменного тока
Потребляемая мощность	кВт	39	52	62	76	96
Степень защиты IP в двигателе		IP20	IP20	IP20	IP20	IP20
Класс изоляции двигателя		B	B	B	B	B
Детали рулона
Материал трубки		Медная труба
Внешний диаметр трубы	мм	Стандарт - 9.52
Толщина трубки	мм	0.3	0.3	0.3	0.3	0.3
Площадь	^m2	4.65	4.65	9.3	13.4	13.4
Размер рулона (В*Ш)	мм	200*21.65		200*43.3	225*43.3
Материал ребер		0.гидрофильная крошка 105 мм
Тип ребра		Ребра жалюзийного типа
Расстояние между ребрами	мм	2	2	2	2	2
Трубопроводная система "Ряды-2		2	2	2	2	2
Циркуляция		2 из 2 на выходе			4 из 4 на выходе
Максимальное рабочее давление	МПа	1.6	1.6	1.6	1.6	1.6
Подключение
ВХОД/ВЫХОД	мм	3/4"	3/4"	3/4"	3/4"	3/4"
Дренаж	мм	26	26	26	26	26
Корпус устройства
материал корпуса		Оцинкованная сталь
Толщина материала	мм	0.8	0.8	0.8	0.8	0.8
Поддон для слива		Пенополистирол высокой плотности
Дренажный насос		Стандартная модель PSB-7 с напором 700 мм (напор 1200 мм опционально)
Изоляционный материал		XPE	XPE	XPE	XPE	XPE
Толщина изоляции	мм	5	5	5	5	5
Фильтр
Тип		Первичный фильтр
Материал		ABC+нейлон
Толщина		12	12	12	14	14
Размер	мм	350*333			430*407
Для всех размеров блок-панелей
Размер нетто (ВШД)	мм	68068030			83083030
Размер упаковки (ВШД)	мм	72072075			86086075
Вес нетто/брутто	кг	2.3/3.7			3.5/5.2
Для всех размеров блока-кузова

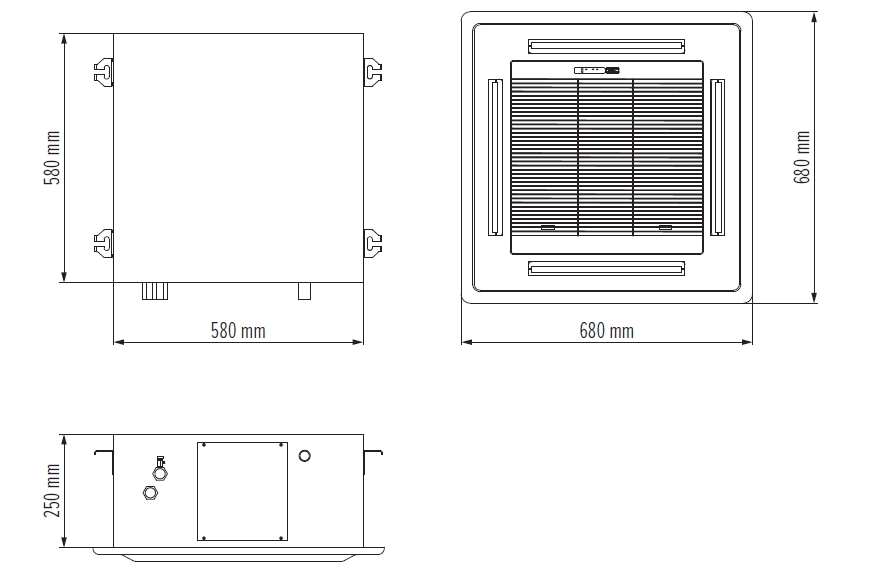

Размер нетто (ВШД)	мм	580580250			705705290
Размер упаковки (ВШД)	мм	675675270			800800310
Вес нетто/брутто	кг	17.7/19.3			21.5/23.8
Уровень звукового давления на расстоянии 1 м H/M/L	дБ	37/35/29	39/37/31	41/37/30	43/39/32	45/37/34
Вес устройства	кг	20	20	20	25	25

Технические характеристики	Агрегаты	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
Расход воздуха H/M/L	^м3/час	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
Общая холодопроизводительность H/M/L	кВт	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
Чувствительная холодопроизводительность H/M/L	кВт	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
Общая тепловая мощность	кВт	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
Источник питания	В/Ф/Гц	220/1/50
Вентилятор и двигатель
Тип вентилятора		Колесо центробежного вентилятора
Размер вентилятора		F380	F476			F530
Тип двигателя		Двигатель переменного тока
Потребляемая мощность	кВт	132	152	189	220	330
Степень защиты IP в двигателе		IP20	IP20	IP20	IP20	IP20
Класс изоляции двигателя		B	B	B	B	B
Детали рулона
Материал трубки		Медная труба
Внешний диаметр трубы	мм	Стандарт - 9.52
Толщина трубки	мм	0.3	0.3	0.3	0.3	0.3
Площадь	^m2	13.4	19.7	19.7	19.7	27.1
Размер катушки (В*Ш)	мм	225*43.3	250*43.3
Материал ребер		0.гидрофильная крошка 105 мм
Тип ребра		Ребра жалюзийного типа
Расстояние между ребрами	мм	2	2	2	2	2
Трубопроводная система "Ряды-2		2	2	2	2	2
Циркуляция		4 из 4 на выходе		5 из 5 на выходе
Максимальное рабочее давление	МПа	1.6	1.6	1.6	1.6	1.6
Подключение
ВХОД/ВЫХОД	мм	3/4"	3/4"	3/4"	3/4"	3/4"
Дренаж	мм	26	26	26	26	26
Корпус устройства
материал корпуса		Оцинкованная сталь
Толщина материала	мм	0.8	0.8	0.8	0.8	0.8
Поддон для слива		Пенополистирол высокой плотности
Дренажный насос		Стандартная модель PSB-7 с напором 700 мм (напор 1200 мм опционально)
Изоляционный материал		XPE	XPE	XPE	XPE	XPE
Толщина изоляции	мм	5	5	5	5	5
Фильтр
Тип		Первичный фильтр
Материал		ABC+нейлон
Толщина		14	14	14	14	14
Размер	мм	430*407	556*540			644*638
Для всех размеров блок-панелей
Размер нетто (ВШД)	мм	83083030	98098030			1140114030
Размер упаковки (ВШД)	мм	86086075	1010101075			1170117075
Вес нетто/брутто	кг	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7
Для всех размеров корпуса блока

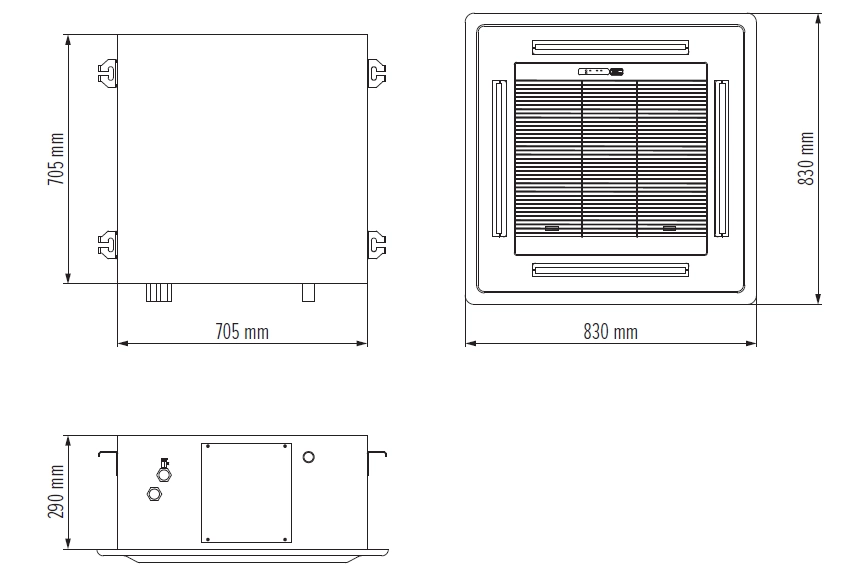

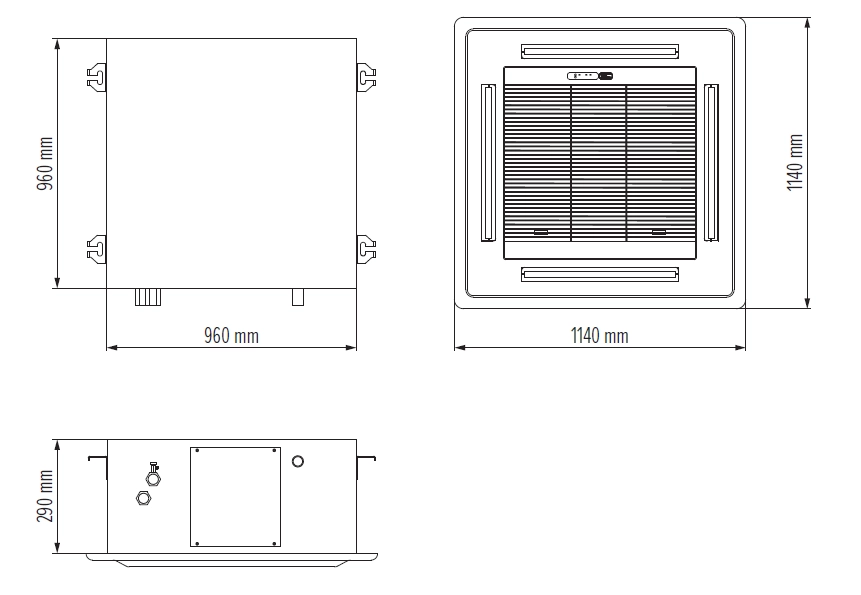

Размер нетто (ВШД)	мм	706706290	832832290			960960290
Размер упаковки (ВШД)	мм	800800310	925925310			10541054320
Вес нетто/брутто	кг	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
Уровень звукового давления на расстоянии 1 м H/M/L	дБ	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
Вес устройства	кг	25	32	32	32	45.4

Номинальные условия испытаний:
Охлаждение: температура воздуха на входе +27 °C ST/+19,5 °C MT, температура воды на входе +7 °C, температура воды на выходе +12 °C.
Нагрев: температура воздуха на входе +21 °C, температура воды на входе +60 °C, расход воды такой же, как и при охлаждении.
Измерения уровня звукового давления проводятся в звукоизолированном помещении, контрольная точка расположена на 1,5 м ниже вертикальной оси агрегата.
